Kit controle remoto 16 botões + 16 x Módulo relê 1 canal RF 433Mhz 127V RL01A-127 com entrada para interruptor - Automação com Broadlink, touchlight e Geeklink

Código: #1087
Disponibilidade Em estoque
Arquivos N/A
Valor
  • R$ 851,90
Valor por quantidade
    %%LISTA_PRECO_QTD%%
1x R$851,90 S/ juros
2x R$436,13
3x R$297,54
4x R$228,25
5x R$185,70
6x R$156,88
  • R$ 809,31
  • R$ 851,90
  • -5%
  • R$ 809,31
  • R$ 851,90
  • -5%
Somente para: Governador Valadares
  • R$ 809,31
  • R$ 851,90
  • -5%

Quantidade

Kit controle remoto 16 botões + 16 x Módulo relê 1 canal RF 433Mhz 127V RL01A-127 com entrada para interruptor - Automação com Broadlink, touchlight e Geeklink

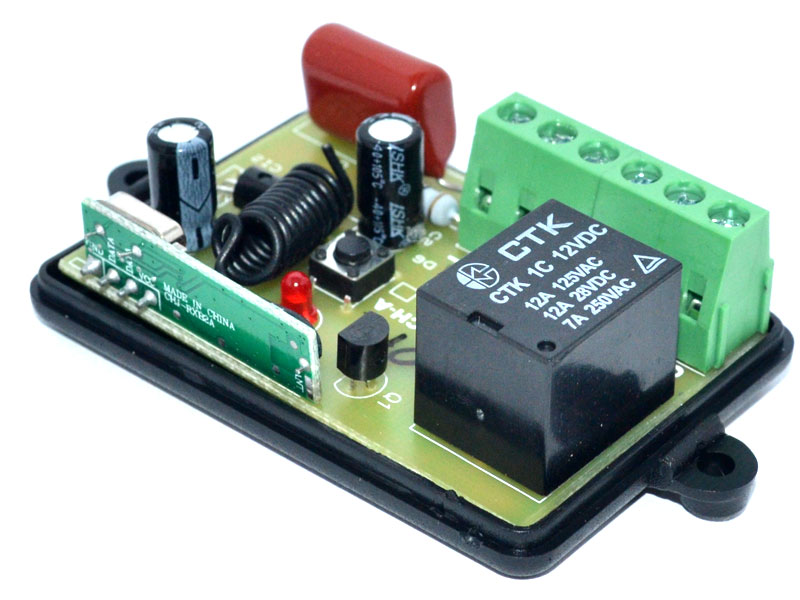

O Módulo relê 1 canal RF 433Mhz 127V RL01A-127 com entrada para interruptor possui seis (6) modos de funcionamento, o qual poderá ser escolhido e configurado pelo cliente de acordo com a necessidade. Poderá ser alterado a qualquer momento que o cliente desejar.

Módulo relê 1 canal RF 433Mhz 127V RL01A-127 com entrada para interruptor é ideal para automação da iluminação e equipamentos elétricos usando controle remoto de rádio frequência e/ou centrais de automação por Smartphone como BroadLink, TouchLight e GeekLight.

Funciona também com Arduino e PIC (Outros microntroladores podem ser utilizados, mas não fornecemos código exemplo).

Possui entrada de controle externo para usar o interruptor de parede, que pode ser de qualquer modelo usado em lâmpadas comuns como interruptor simples, duplo, three way, four way, pressão (campainha) e etc (só não funciona com interruptores eletrônicos como os touch).

Requer o mínimo de modificação na instalação e na maioria dos casos, não precisa passar mais cabos. Se instalado na caixa de passagem do teto (caixa onde fica a lâmpada) e já tiver fase e neutro, não será necessário passar mais nenhum cabo.

A entrada de controle externo pode receber fase ou neutro, permitindo maior compatibilidade com a instalação original da casa.

Funciona alimentado diretamente em tensão de 90V ~ 140V. A entrada de controle externo (entrada para o interruptor) deste modelo pode receber tensão entre 90V ~ 240V alternados. O condutor ligado à entrada de controle externo pode ser a fase ou neutro.

Permite o controle via controles remotos com frequência de 433.92Mhz com protocolo learning code que utilizem chips: eV1527, PT2264, PT2262 e HT6P20B.

Funciona com nossos controles de 2, 3, 4, 12 e 16 botões.

Oferecemos suporte via telefone fixo para a instalação e/ou configuração do produto para pessoas que possuam conhecimentos de eletricidade. O cliente nos informa um telefone fixo e receberá uma ligação do nosso suporte técnico.

Controle de 2 botões (link), 3 botões (link), 4 botões (link), 12 botões (link) e 16 botões (link).

Para usar com a Broadlink poderá baixar um dos nossos controles na nuvem do App e-Control, busque por 'MSS'.
Para usar com a TouchLight poderá gerar os códigos RF no próprio App.
Demais centrais precisa ter o controle remoto físico para copiar no App.

Controle remoto de 16 botões incluso.

Perguntas frequentes

 - Precisa de fonte de alimentação 12V?

Não precisa de fonte de alimentação 12V, o circuito é alimentado diretamente pela rede elétrica 127V.

- Posso usar mais de um módulo no mesmo ambiente?

   Sim, são mais de 6000 combinações possíveis de endereços e dados. Um receptor só reconhece o controle remoto que for memorizado nele, mediante configuração.

- Funciona com qualquer interruptor?

  Sim, funciona com qualquer tipo de interruptor que já esteja comandando sua lâmpada/ventilador. Para os modos dimmer, a melhor opção é interruptor pulsador (campainha), mas os comuns também podem ser usado, desde que volte manualmente para a posição aberto.

- Funciona com lâmpada LED de baixa potência?

Sim, funciona com qualquer tipo de lâmpada LED, sem necessidade de colocar resistor ou capacitores (by-pass).

- Posso usar qualquer controle remoto?

Não. O módulo só aceita controles remotos Learning code 433Mhz que usem um dos seguintes CHIPs: PT2262, PT2264, eV1527 e HT6P20B.

- Funciona com Broadlink, TouchLight, GeekLink, Arduino e PIC?

Sim, funciona com as centrais de automação. Também é possível usar o Arduino ou PIC para comandar o módulo. Temos código exemplo.

Modos de funcionamento (6 modos):

 - Modo 1: Retenção - Dois botões controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado), quando mudamos a posição do interruptor (não importa se o interruptor está abrindo ou fechando, a saída irá inverter entre ligado/desligado). Um botão do controle remoto liga (o primeiro botão memorizado) e um botão do controle remoto desliga (o segundo botão memorizado).

 - Modo 2: Retenção - Um botão controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado), quando mudamos a posição do interruptor (não importa se o interruptor está abrindo ou fechando, a saída irá inverter entre ligado/desligado). Um botão do controle remoto liga e desliga a cada pulso, ou seja, cada vez que o botão do controle remoto for pressionado a saída irá trocar entre ligado/desligado

 - Modo 3: Pulso - Um botão controle remoto
O interruptor de parede liga a saída enquanto estiver com os contatos fechados. Um botão do controle remoto liga a saída enquanto o botão for mantido pressionado.

 - Modo 4: Retenção - Interruptor pulsador - Um botão controle
O interruptor de parede inverte o estado da saída (ligado/desligado) a cada pulso, ou seja, cada vez que o interruptor de parede for pressionado e solto a saída muda entre ligado/desligado. Um botão do controle remoto inverte o estado da saída a cada pulso, ou seja, cada vez que o botão do controle for pressionado e solto a saída muda entre ligado/desligado.

 - Modo 5: Retenção - Interruptor pulsador - Dois botões controle
O interruptor de parede inverte o estado da saída (ligado/desligado) a cada pulso, ou seja, cada vez que o interruptor de parede for pressionado e solto a saída muda entre ligado/desligado. Um botão do controle remoto liga (o primeiro botão memorizado) e um botão do controle remoto desliga (o segundo botão memorizado).

 - Modo 6: Retenção - Dois botões controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado), quando mudamos a posição do interruptor (não importa se o interruptor está abrindo ou fechando, a saída irá inverter entre ligado/desligado). Um botão do controle remoto inverte o estado da saída a cada pulso, ou seja, cada vez que o botão do controle for pressionado e solto a saída muda entre ligado/desligado (o primeiro botão memorizado) e um botão do controle remoto sempre desliga (o segundo botão memorizado).



Obs: No texto acima, informa que será usado dois botões ou apenas um botão. Isto não quer dizer quantos botões poderão ser configurados, mas sim quantos botões serão necessários para usar o modo. Pode se cadastrar diversos botões para fazer a mesma função. Pode se até mesmo ter botões de controles distintos no mesmo receptor, respeitando o limite de 20 botões por receptor.



Características do produto:

 - Tensão de alimentação: 90Vca ~ 140Vca;
 - Tensão de chaveamento do relê: Até 250Vca (Não pode alimentar o circuito com esta tensão);
 - Corrente máxima dos contatos: 7A (84W em 12Vdc; 890W em 127V; 1540W em 220V). Equipamentos com potência reativa, deve-se considerar a potência aparente;
 - Função de temporização de 1s à 4min20s configurável;
 - Tipo de chaveamento: Eletromecânico/relês;
 - Frequência: 433.92 Mhz;
 - Protocolo: Learning code; PT2262, PT2264, eV1527 e HT6P20B;
 - Meios de controle: Via entrada para interruptor de parede (Qualquer tipo que já esteja comandando a lâmpada, desde que comum e não eletrônico) e via controle remoto RF 433Mhz;
 - Memória para botões: Até 20 botões, sendo 20 controles para modos que utilizam 1 botão; Ou 10 controles para modos que utilizam 2 botões. Isto para cada canal;
 - Modos de funcionamento: 6 modos;
 - Relê com contatos NF, NC e Comum disponíveis;
 - Distância média de funcionamento: 20m à 100m, livre de interferências e barreiras;
 - Garantia: 6 meses contra defeito de fabricação (garantia não cobre danos causados por uso em desacordo com as especificações do manual);
 - Modelo: RL01A-127;

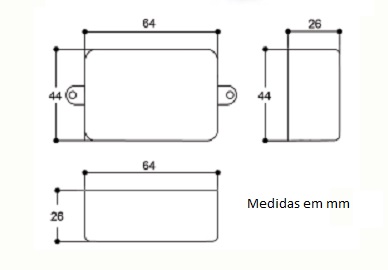

 - Dimensões: 64x44x26mm;
 - Fabricante: MSS Eletrônica.

Aplicações:

 - Controle remoto de lâmpadas, ventiladores e demais equipamentos elétricos.
 - Controle automatizado de lâmpadas, ventiladores e demais equipamentos via centrais de automação como Broadlink, Geeklight e Touchlight
 - Controle de motores via controle remoto
 - Disparo de fogos de artifício a distância
 - Controle remoto de válvulas solenoides para irrigação
 - E etc.

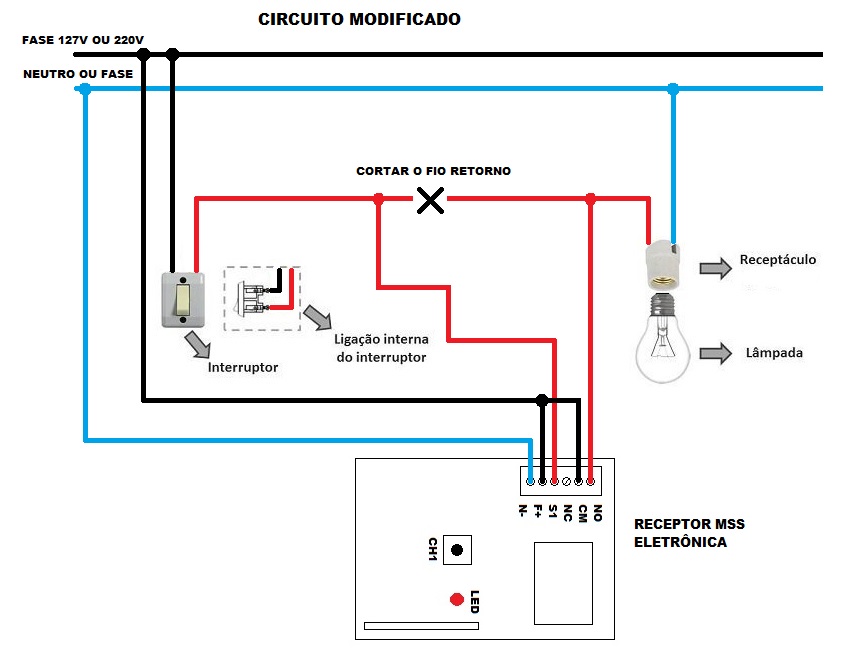

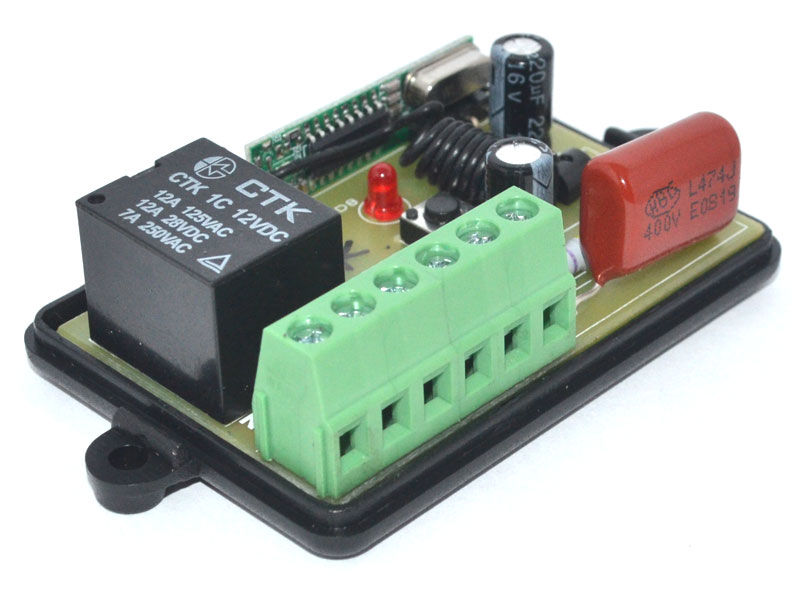

Funções dos bornes:

 - NO: Contanto normalmente aberto do relê;
 - CM: Contato comum ao NO e NC;
 - NC: Contato normalmente fechado;
 - S1: Entrada de controle externo (Para interruptores, botoeiras e etc);
 - F+: Terminal fase ou neutro;
 - N-: Terminal fase ou neutro.

Obs: Não importa a ordem dos terminais fase e neutro e nem mesmo se o interruptor chaveia o terminal fase ou neutro.

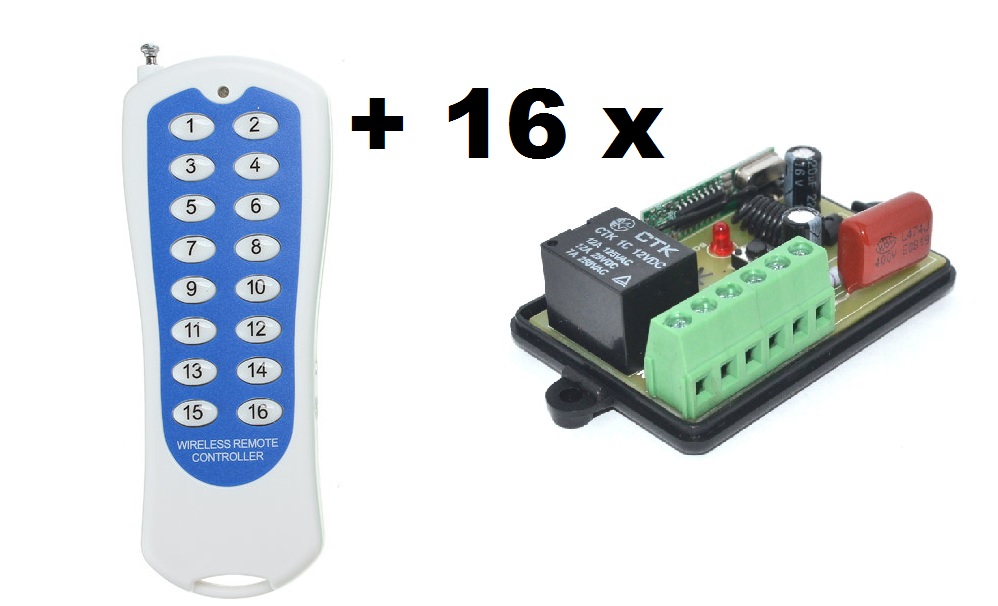

Ao comprar este produto receba:

 - 16 x Módulo relê 1 canal RF 433Mhz 127V RL01A-127 com entrada para interruptor;

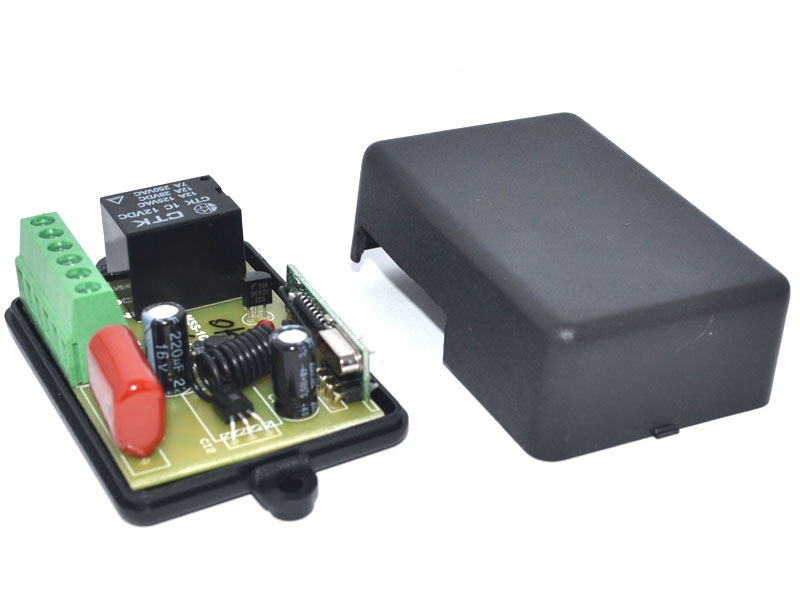

 - 16 x Gabinete de fixação do receptor;
 - 1 x Controle remoto RF 16 botões fixed code;
 - Datasheet em inglês no formato .pdf (DOWNLOAD);
 - Nota fiscal eletrônica de compra (NFe).
