Perguntas frequentes
- Precisa de fonte de alimentação 12V?
Não precisa de fonte de alimentação 12V, o circuito é alimentado diretamente pela rede elétrica 127V ou 220V.
- Posso usar mais de um módulo no mesmo ambiente?
Sim, são mais de 6000 combinações possíveis de endereços e dados. Um receptor só reconhece o controle remoto que for memorizado nele, mediante configuração.
- Funciona com qualquer interruptor?
Sim, funciona com qualquer tipo de interruptor que já esteja comandando sua lâmpada, desde que não seja do tipo eletrônico como os touch.
- Funciona com lâmpada LED de baixa potência?
Sim, funciona com qualquer tipo de lâmpada LED, sem necessidade de colocar resistor ou capacitores (by-pass).
- Posso usar qualquer controle remoto?
Não. O módulo só aceita controles remotos Learning code 433.92Mhz que usem um dos seguintes CHIPs: PT2262, PT2264, eV1527 e HT6P20B.
- Funciona com Broadlink, TouchLight, GeekLink, Arduino e PIC?
Sim, funciona com as centrais de automação.
Também é possível usar o Arduino ou PIC para comandar o módulo. Temos código exemplo.
Modos de funcionamento (6 modos):
- Modo 1 - Retenção - Dois botões controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado), quando mudamos a posição do interruptor (não importa se o interruptor está abrindo ou fechando, a saída irá inverter entre ligado/desligado). Um botão do controle remoto liga (o primeiro botão memorizado) e um botão do controle remoto desliga (o segundo botão memorizado).
- Modo 2 - Retenção - Um botão controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado), quando mudamos a posição do interruptor (não importa se o interruptor está abrindo ou fechando, a saída irá inverter entre ligado/desligado). Um botão do controle remoto liga e desliga a cada pulso, ou seja, cada vez que o botão do controle remoto for pressionado a saída irá trocar entre ligado/desligado.
- Modo 3 - Pulso - Um botão controle remoto
O interruptor de parede liga a saída enquanto estiver com os contatos fechados. Um botão do controle remoto liga a saída enquanto o botão for mantido pressionado.
- Modo 4 - Retenção - Interruptor pulsador - Um botão controle
O interruptor de parede inverte o estado da saída (ligado/desligado) a cada pulso, ou seja, cada vez que o interruptor de parede for pressionado e solto a saída muda entre ligado/desligado. Um botão do controle remoto inverte o estado da saída a cada pulso, ou seja, cada vez que o botão do controle for pressionado e solto a saída muda entre ligado/desligado.
- Modo 5 - Retenção - Interruptor pulsador - Dois botões controle
O interruptor de parede inverte o estado da saída (ligado/desligado) a cada pulso, ou seja, cada vez que o interruptor de parede for pressionado e solto a saída muda entre ligado/desligado. Um botão do controle remoto liga (o primeiro botão memorizado) e um botão do controle remoto desliga (o segundo botão memorizado).
- Modo 6 - Retenção - Dois botões controle remoto
O interruptor de parede inverte o estado da saída (ligado/desligado), quando mudamos a posição do interruptor (não importa se o interruptor está abrindo ou fechando, a saída irá inverter entre ligado/desligado). Um botão do controle remoto inverte o estado da saída a cada pulso, ou seja, cada vez que o botão do controle for pressionado e solto a saída muda entre ligado/desligado (o primeiro botão memorizado) e um botão do controle remoto sempre desliga (o segundo botão memorizado).
Obs: No texto acima, informa que será usado dois botões ou apenas um botão. Isto não quer
dizer quantos botões poderão ser configurados, mas sim quantos botões serão necessários
para usar o modo. Pode se cadastrar diversos botões para fazer a mesma função. Pode até
mesmo ter botões de controles distintos no mesmo receptor ou canal, respeitando o limite de
10 botões por canal.
Características do produto:
- Tensão de funcionamento: 127V ou 220V bivolt automático (100V~240V);
- Potência (por canal): Lâmpadas incandescentes 200W em 127V; 400W em 220V. Lâmpadas eletrônicas levar em conta a eficiência e fator de potência. Se não possuir esses dados técnicos, limite a potência em 60% (120W para 127V e 240W em 220V);
- Tipo de chaveamento: Eletromecânico/relês;
- Frequência: 433.92 Mhz;
- Protocolo: Learning code; PT2262, PT2264, eV1527 e HT6P20B;
- Meios de controle: Via entrada para interruptor de parede (Qualquer tipo que já esteja comandando a lâmpada, desde que comum e não eletrônico) e via controle remoto RF 433Mhz;
- Memória para botões: Até 10 botões, sendo 10 controles para modos que utilizam 1 botão; Ou 5 controles para modos que utilizam 2 botões. Isso para cada canal;
- Memória não volátil: Não apaga os modos ou controles quando acaba energia elétrica.
- Se acabar a energia elétrica, volta desligado;
- Modos de funcionamento: Total 6 modos;
- Distância média de funcionamento: 20m à 100m, livre de interferências e barreiras;
- Garantia: 6 meses contra defeito de fabricação (garantia não cobre danos causados por uso em desacordo com as especificações do manual);
- Modelo: RL04B;
- Dimensões: 85mm (100mm com as alças) x 60mm x 28mm;
- Fabricante: MSS Eletrônica.
Aplicações:
- Lâmpada incandescente;
- Lâmpada fluorescente compacta comum (apenas função liga/desliga);
- Lâmpada fluorescente tubular comum (apenas função liga/desliga);
- Lâmpada LED comum (apenas função liga/desliga);
- Lâmpadas fluorescentes dimerizáveis;
- Lâmpadas LED dimerizáveis;
- Lâmpadas dicroica;
- Ventiladores de teto (observe a potência máxima);
- Ventiladores de mesa (observe a potência máxima);
- E demais tipos de lâmpadas até a potência ativa de 200W em 127V ou 400W em 220V.

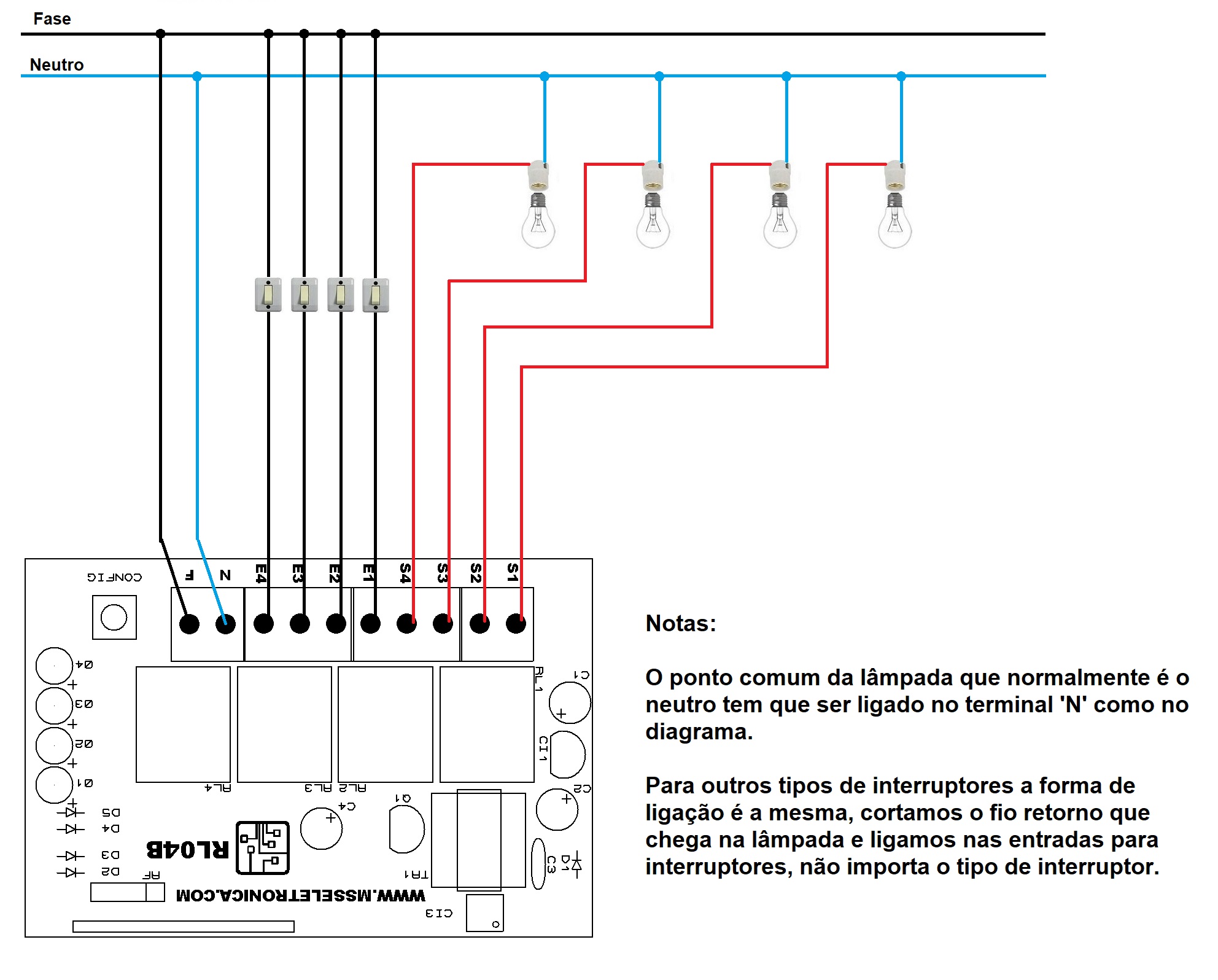

Funções dos bornes:
- F: Fio fase – Obrigatório ligar fase;
- N: Fio neutro – Neutro ou fase 2;
- E1: Entrada para o interruptor do canal 1 – Pode entrar fase ou neutro;
- E2: Entrada para o interruptor do canal 2 – Pode entrar fase ou neutro;
- E3: Entrada para o interruptor do canal 3 – Pode entrar fase ou neutro;
- E4: Entrada para o interruptor do canal 4 – Pode entrar fase ou neutro;
- S1: Saída para a carga 1 – Sai fase (O que ligou em ‘F’);
- S2: Saída para a carga 2 – Sai fase (O que ligou em ‘F’);
- S3: Saída para a carga 3 – Sai fase (O que ligou em ‘F’);
- S4: Saída para a carga 4 – Sai fase (O que ligou em ‘F’).
Ao comprar este produto receba:

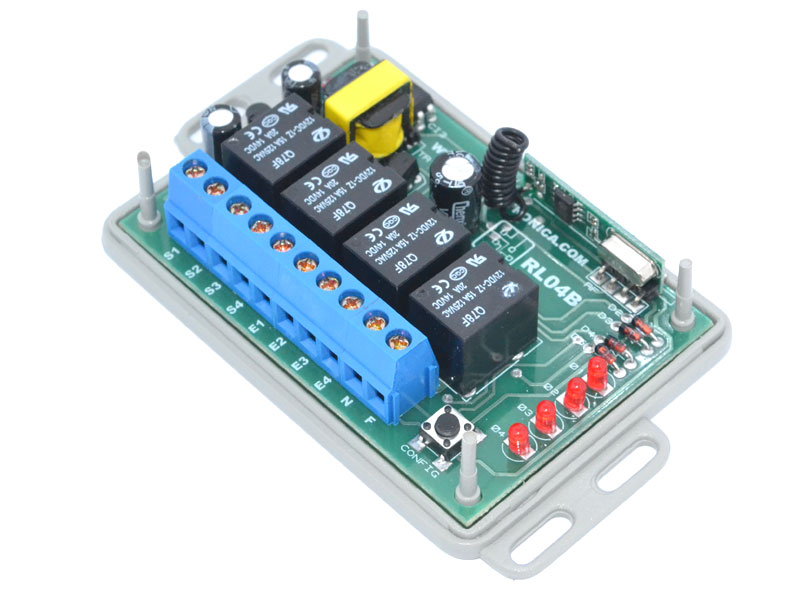

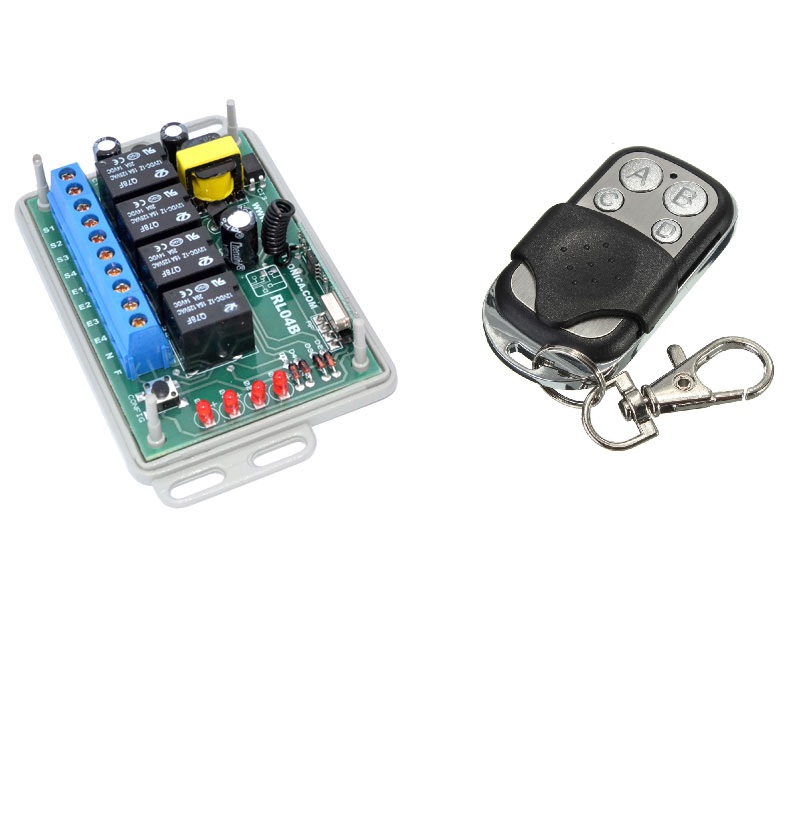

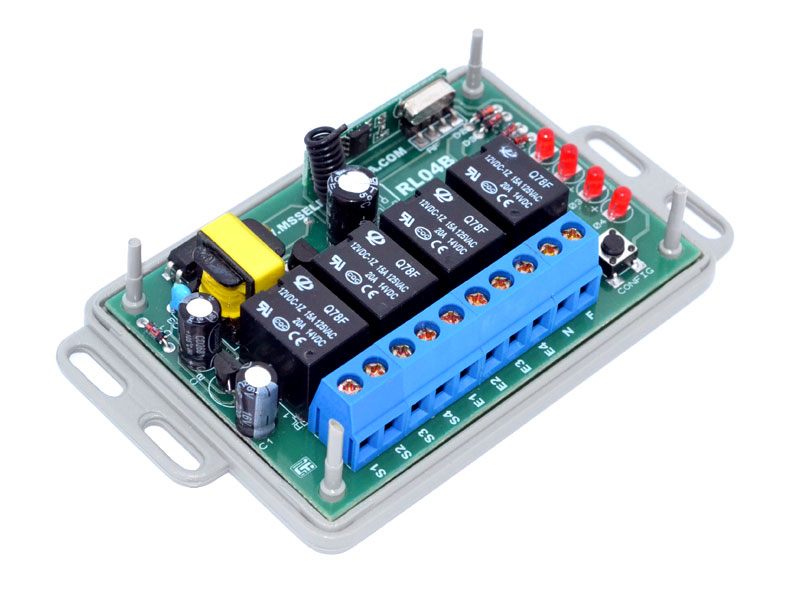

- 1 x Módulo relê para automação residencial RF 433Mhz bivolt 4 canais com entrada para interruptor - RL04B;

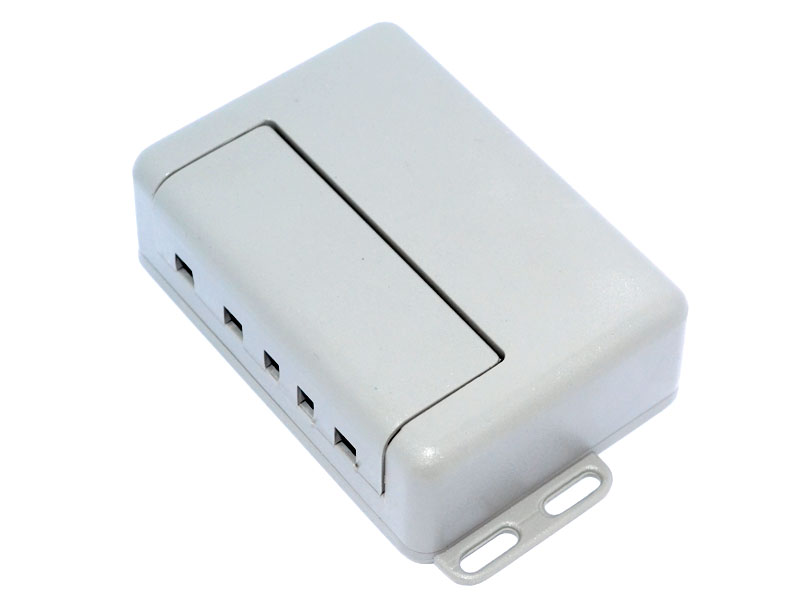

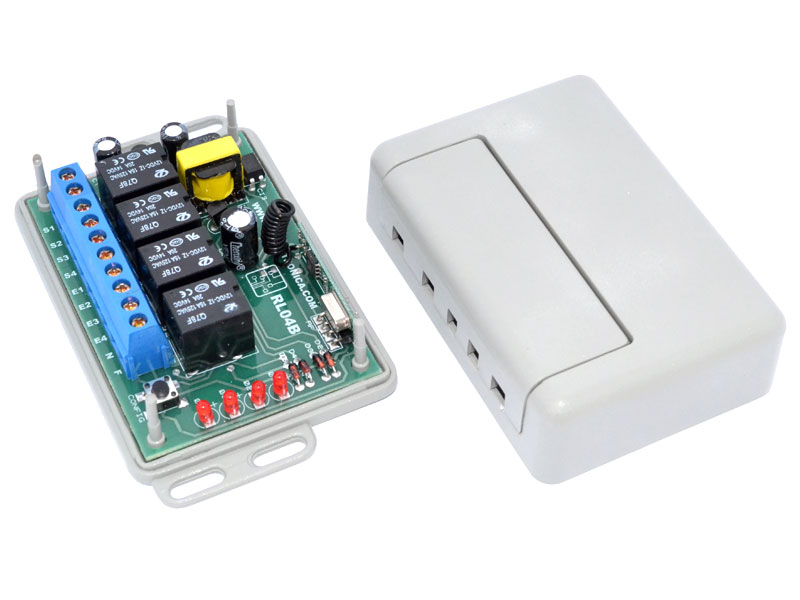

- 1 x Gabinete de fixação do receptor;
- 1 x Controle remoto 4 botões com bateria;
- Código exemplo para Arduino (Solicite por email);
- Datasheet em inglês no formado .pdf (DOWNLOAD);
- Nota fiscal eletrônica de compra (NFe).
