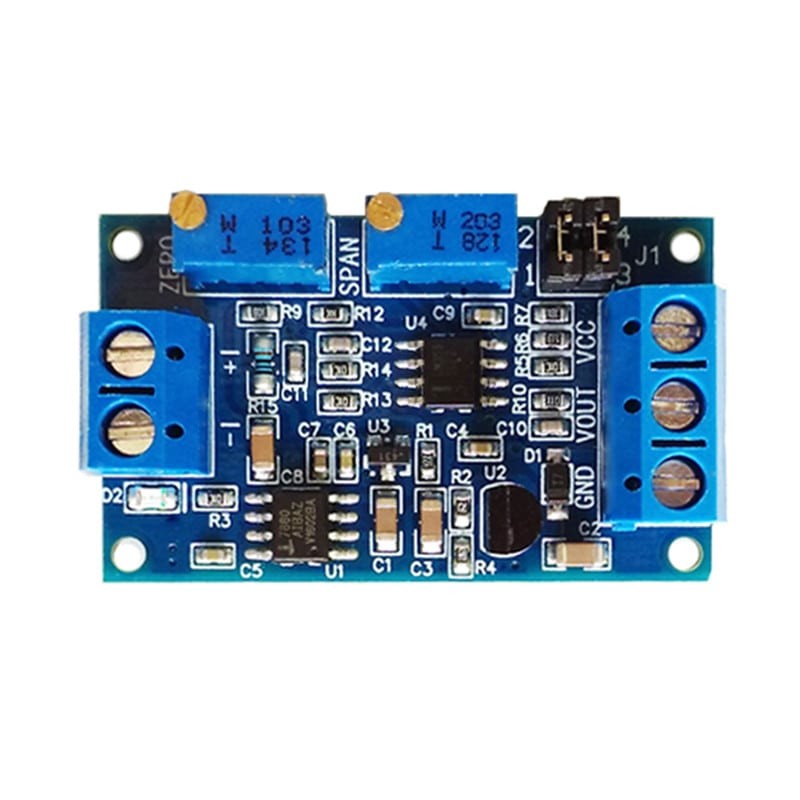

Módulo conversor de corrente 4-20mA para tensão 0~2.5V, 3.3V, 5V, 10V ajustável

Módulo conversor de corrente 4-20mA para tensão 0~2.5V, 3.3V, 5V, 10V ajustável

Diversos sensores e atuadores disponíveis no mercado para aplicações industriais possuem como padrão de saída uma corrente que varia entre 4mA (valor inicial) e 20mA (valor máximo). Como a maioria dos microcontroladores (PIC, Atmel, plataforma Arduino e etc) não possuem uma entrada que possa ler este sinal, se faz necessário o uso de um módulo conversor como este. Este módulo conversor de corrente 4-20mA irá permitir que o microcontrolador leia o sinal em forma de tensão, como por exemplo de 0-5V.

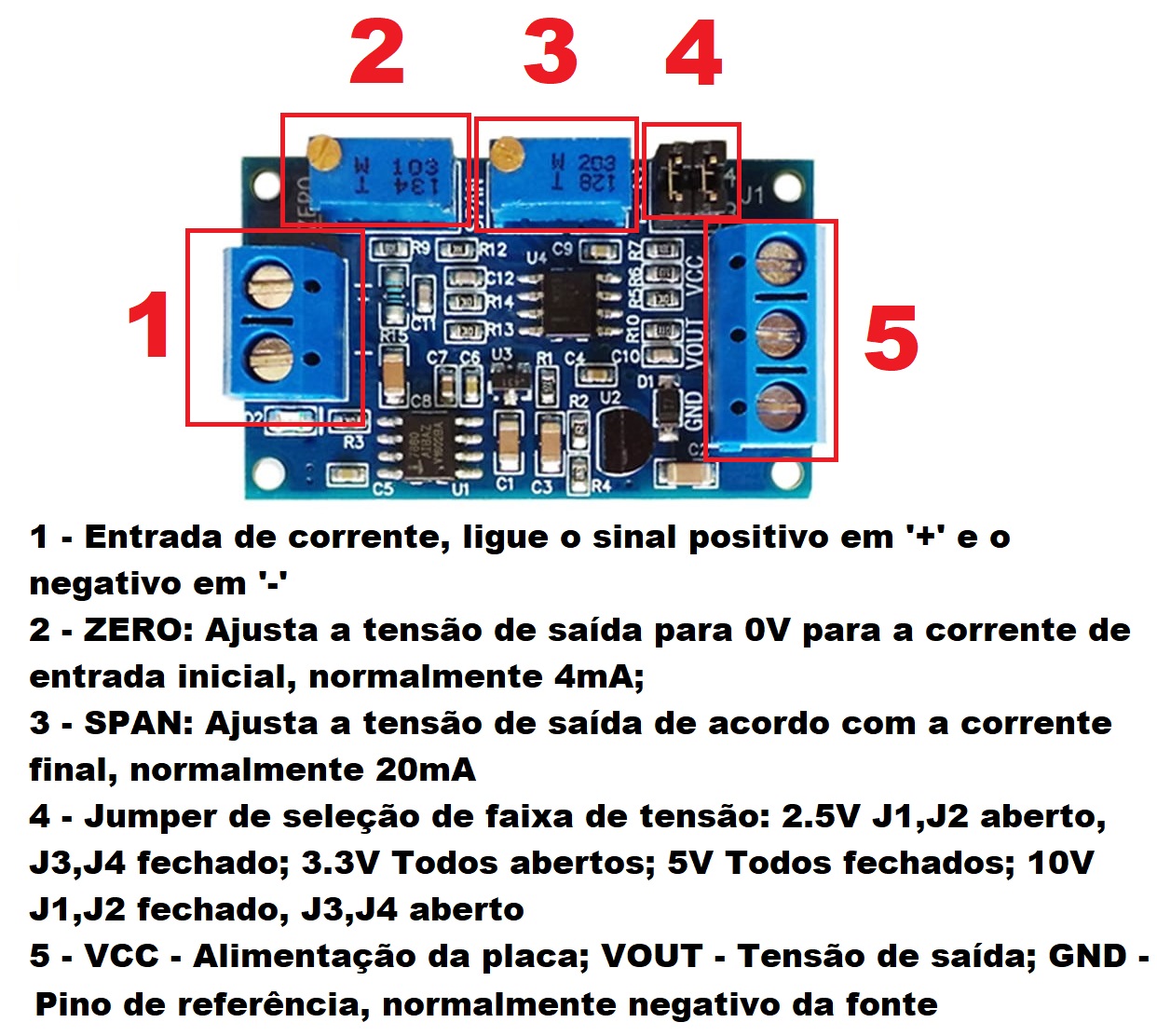

Possui dois trimpots (potenciômetros) de ajuste: ZERO ajusta a tensão de saída para 0V na corrente inicial desejada (normalmente 4mA); SPAN ajusta a tensão de saída de acordo com acorrente final (normalmente 20mA).

A faixa de tensão de saída é ajustada via Jumper:

 - 2.5V: Jumper 1,2 aberto; Jumper 3,4 fechado;
 - 3.3V: Todos os jumpers abertos;
 - 5V: Todos os jumpers fechados;
 - 10V: Jumper 1,2 fechado; Jumper 3,4 aberto.

Funciona com Arduino, PIC, Atmel e qualquer outro microcontrolador que tenha entrada analógica de tensão.

Características:

 - Tensão de alimentação: DC 7V~35V (Tem que alimentar com tensão maior do que a tensão desejada na saída);
 - Sinal de saída: 0~2.5V, 3.3V, 5V, 10V;
 - Tipo de entrada: Corrente de 4 à 20mA;
 - Ajuste de zero via potenciômetro (trimpot multvoltas);

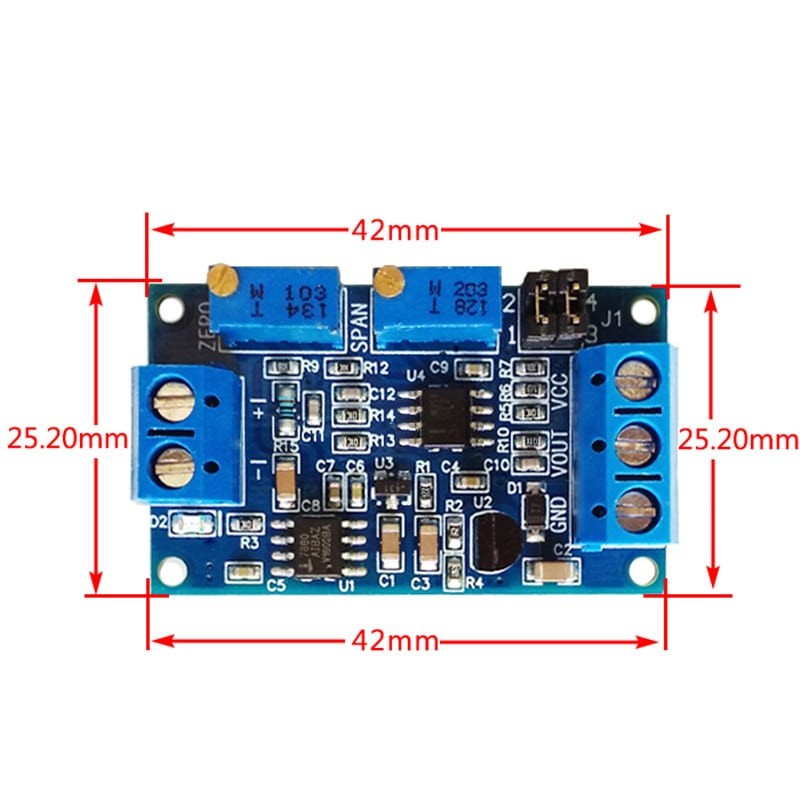

 - Dimensões: 42 x 25.20 mm.

Ao comprar este produto receba:

 - 1 x Módulo conversor de corrrente 4-20mA para tensão 0~2.5V, 3.3V, 5V, 10V ajustável;
 - Datasheet em inglês no formato .pdf (DOWNLOAD);
 - Nota fiscal eletrônica de compra (NFe).
