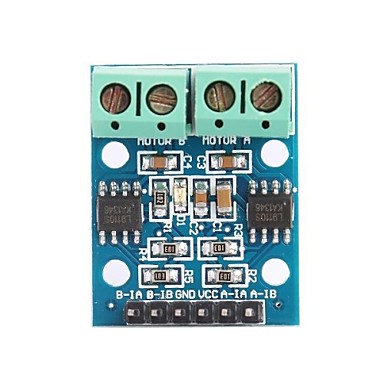

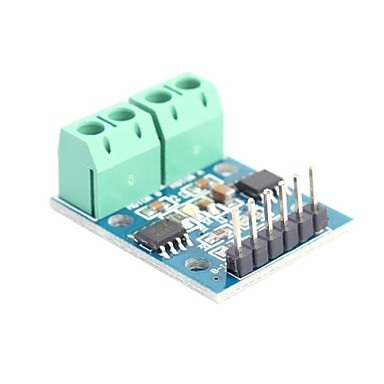

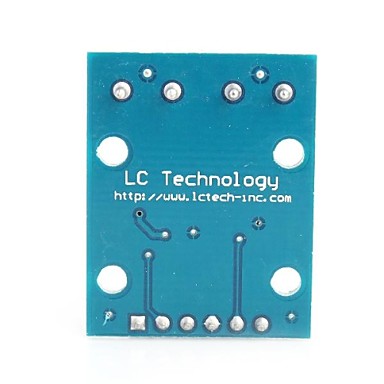

Módulo Ponte H Dupla L9110s para Motor DC ou Motor de Passo + Exemplo para Arduino

O Módulo Ponte H Dupla L9110s para Motor DC ou Motor de Passo permite controlar o sentido de rotação e velocidade (necessita PWM) de dois motores de corrente continua (DC/CC) ou um motor de passo de quatro fases. Este módulo pode controlar motores de até 12V e 800mA. É compatível com lógica TTL e CMOS.

Para usar o Módulo Ponte H Dupla L9110s para Motor DC ou Motor de Passo, basta alimentar o módulo com a tensão de alimentação do motor, aplicar os pulsos de às 4 entradas de controle e conectar os terminais dos motores aos bornes.

Muito fácil de ser usado, e para facilitar ainda mais, fornecemos código exemplo para Arduino, mas também poderá ser facilmente usado com qualquer outro microcontrolador.

OBS: Para controlar a velocidade, é necessário usar saídas PWM.

Características:

- Chip Driver: Chip dupla ponte H L9110s;
- Tensão de alimentação: 2,.5V~12V;
- Corrente nominal: 800mA por motor;
- Pico de corrente de Saída: 1.5A~2A por porta (Somente pico, ou seja, breve);
- Tensão dos terminais de controle: 2.5~7.7 V;
- Corrente dos terminais de controle: 500uA;
- Temperatura de trabalho: 0ºC ~ +80ºC;
- Outras características: Verificar datasheet.

Controle:

- Pino VCC: Alimentação do módulo (Mesma tensão do motor até 12V);
- Pino GND: 0V;
- Pino IA1: Entrada de controle do motor 1;
- Pino IB1: Entrada de controle do motor 1;
- Pino IA2: Entrada de controle do motor 2;
- Pino IB2: Entrada de controle do motor 2.

Ao comprar este produto receba:

- 1 x Módulo Ponte H Dupla L9110s para Motor DC ou Motor de Passo;
- Datasheet em inglês no formato .pdf (DOWNLOAD);
- Nota fiscal eletrônica de compra (NFe).
