Módulo relê para automação residencial RF 433Mhz 220V 2 canais com entrada para interruptor - RL02B-220 - Broadlink Touchlight Geeklink

Código: #1136
Disponibilidade Em estoque
Arquivos N/A
Valor
  • R$ 61,90
Valor por quantidade
    %%LISTA_PRECO_QTD%%
1x R$61,90 S/ juros
2x R$31,69
3x R$21,62
4x R$16,58
5x R$13,49
6x R$11,40
  • R$ 58,81
  • R$ 61,90
  • -5%
  • R$ 58,81
  • R$ 61,90
  • -5%
Somente para: Governador Valadares
  • R$ 58,81
  • R$ 61,90
  • -5%
  • R$ 58,81
  • R$ 61,90
  • -5%

Quantidade

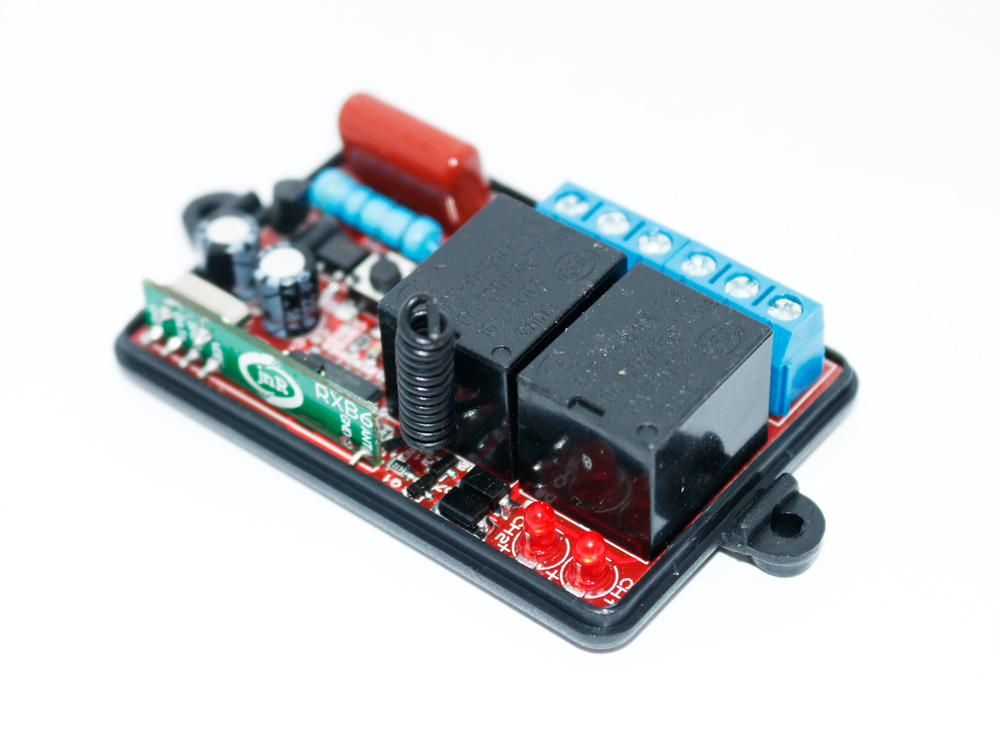

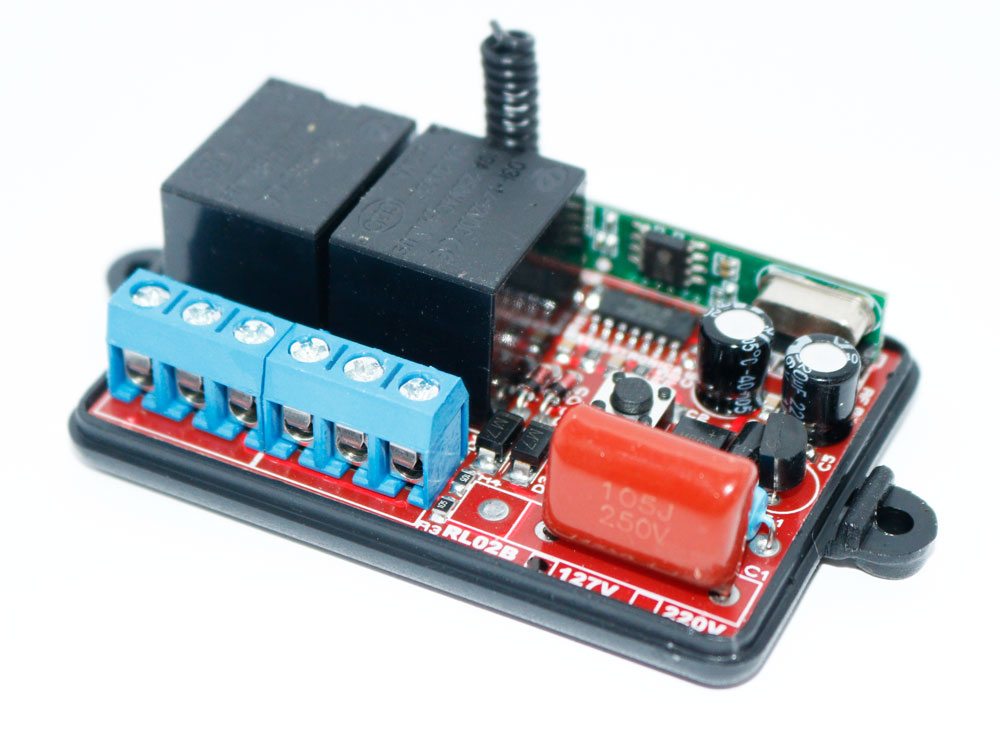

Módulo relê para automação residencial RF 433Mhz 220V 2 canais com entrada para interruptor - RL02B-220 - Broadlink Touchlight Geeklink

O Módulo relê para automação residencial RF 433Mhz 220V 2 canais com entrada para interruptor - RL02B-220 possui seis (6) modos de funcionamento, o qual poderá ser escolhido e configurado pelo cliente de acordo com a necessidade. Poderá ser alterado a qualquer momento que o cliente desejar.

O Módulo relê para automação residencial RF 433Mhz 220V 2 canais com entrada para interruptor - RL02B-220 é ideal para automação da iluminação e ventiladores usando controle remoto de rádio frequência e/ou centrais de automação por Smartphone como BroadLink, TouchLight e GeekLink.

Pode ser usado em conjunto com o Arduino e PIC, servido como interruptor sem fio.

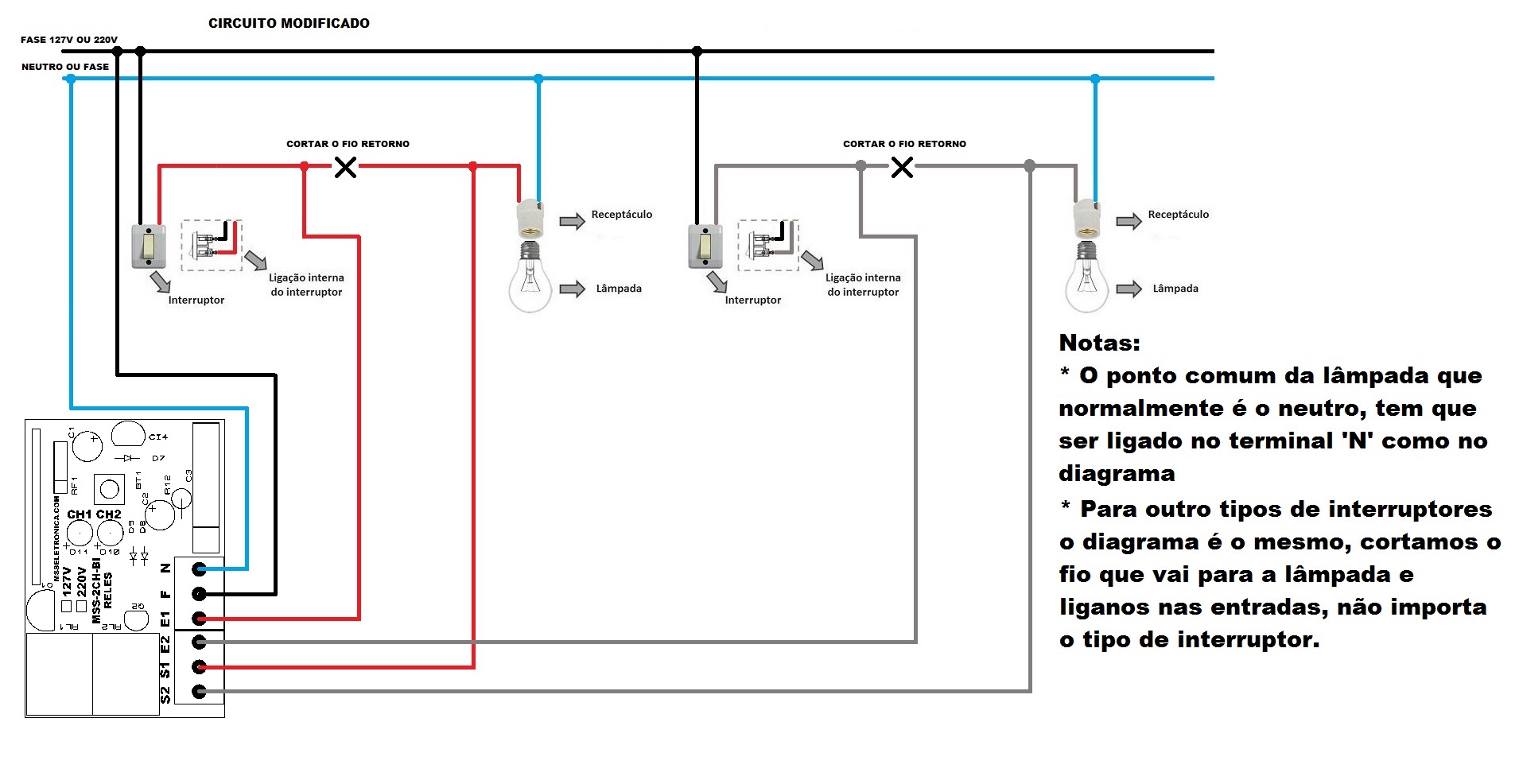

Possui entrada de controle externo para usar o interruptor de parede, que pode ser de qualquer modelo usado em lâmpadas comuns como interruptor simples, duplo, three way, four way, pressão (campainha) e etc. O interruptor poderá ligar/desligar o dispositivo assim como o controle remoto. Não funciona com interruptores eletrônicos.

Requer o mínimo de modificação na instalação e na maioria dos casos, não precisa passar mais cabos. Se instalado na caixa de passagem do teto (caixa onde fica a lâmpada/ventilador de teto) e já tiver fase e neutro, não será necessário passar mais nenhum cabo.

A entrada de controle externo pode receber fase ou neutro, permitindo maior compatibilidade com a instalação original da casa.

Funciona alimentado diretamente em tensão de 200V ~ 240V. A entrada de controle externo (entrada para o interruptor) pode receber tensão entre 90V ~ 240V alternados. O condutor ligado à entrada de controle externo pode ser a fase ou neutro.

Permite o controle via controles remotos com frequência de 433.92Mhz com protocolo learning code que utilizem chips: eV1527, PT2264, PT2262 e HT6P20B.

Funciona com nossos controles de 2, 3, 4, 12 e 16 botões.

Oferecemos suporte via telefone fixo para a instalação e/ou configuração do produto para pessoas que possuam conhecimentos de eletricidade. O cliente nos informa um telefone fixo e receberá uma ligação do nosso suporte técnico.

Controle de 2 botões (link), 3 botões (link), 4 botões (link), 12 botões (link) e 16 botões (link).

Para usar com a Broadlink poderá baixar um dos nossos controles na nuvem do App e-Control, busque por 'MSS'.
Para usar com a TouchLight poderá gerar os códigos RF no próprio App.
Demais centrais precisa ter o controle remoto físico para copiar no App.

Controle não incluso, só garantimos o funcionamento com nossos controles, demais precisam atender às características informadas no anúncio e é por conta e risco do cliente.

Perguntas frequentes

  • Precisa de fonte de alimentação 12V?
    Não precisa de fonte de alimentação 12V, o circuito é alimentado diretamente pela rede elétrica 220V.
  • Posso usar mais de um módulo no mesmo ambiente?
    Sim, são mais de 6000 combinações possíveis de endereços e dados. Um receptor só reconhece o controle remoto que for memorizado nele, mediante configuração.
  • Funciona com qualquer interruptor?
    Sim, funciona com qualquer tipo de interruptor que já esteja comandando sua lâmpada, desde que não seja do tipo eletrônico como os touch.
  • Funciona com lâmpada LED de baixa potência?
    Sim, funciona com qualquer tipo de lâmpada LED, sem necessidade de colocar resistor ou capacitores (by-pass).
  • Posso usar qualquer controle remoto?
    Não. O módulo só aceita controles remotos Learning code 433.92Mhz que usem um dos seguintes CHIPs: PT2262, PT2264, eV1527 e HT6P20B.
  • Funciona com Broadlink, TouchLight, GeekLink, Arduino e PIC?
    Sim, funciona com as centrais de automação.
    Também é possível usar o Arduino ou PIC para comandar o módulo. Temos código exemplo.

Modos de funcionamento (6 modos):

  • Modo 1 - Retenção - Dois botões controle remoto
    O interruptor de parede inverte o estado da saída (ligado/desligado), quando mudamos a posição do interruptor (não importa se o interruptor está abrindo ou fechando, a saída irá inverter entre ligado/desligado). Um botão do controle remoto liga (o primeiro botão memorizado) e um botão do controle remoto desliga (o segundo botão memorizado).
  • Modo 2 - Retenção - Um botão controle remoto
    O interruptor de parede inverte o estado da saída (ligado/desligado), quando mudamos a posição do interruptor (não importa se o interruptor está abrindo ou fechando, a saída irá inverter entre ligado/desligado). Um botão do controle remoto liga e desliga a cada pulso, ou seja, cada vez que o botão do controle remoto for pressionado a saída irá trocar entre ligado/desligado.
  • Modo 3 - Pulso - Um botão controle remoto
    O interruptor de parede liga a saída enquanto estiver com os contatos fechados. Um botão do controle remoto liga a saída enquanto o botão for mantido pressionado.
  • Modo 4 - Retenção - Interruptor pulsador - Um botão controle
    O interruptor de parede inverte o estado da saída (ligado/desligado) a cada pulso, ou seja, cada vez que o interruptor de parede for pressionado e solto a saída muda entre ligado/desligado. Um botão do controle remoto inverte o estado da saída a cada pulso, ou seja, cada vez que o botão do controle for pressionado e solto a saída muda entre ligado/desligado.
  • Modo 5 - Retenção - Interruptor pulsador - Dois botões controle
    O interruptor de parede inverte o estado da saída (ligado/desligado) a cada pulso, ou seja, cada vez que o interruptor de parede for pressionado e solto a saída muda entre ligado/desligado. Um botão do controle remoto liga (o primeiro botão memorizado) e um botão do controle remoto desliga (o segundo botão memorizado).
  • Modo 6 - Retenção - Dois botões controle remoto
    O interruptor de parede inverte o estado da saída (ligado/desligado), quando mudamos a posição do interruptor (não importa se o interruptor está abrindo ou fechando, a saída irá inverter entre ligado/desligado). Um botão do controle remoto inverte o estado da saída a cada pulso, ou seja, cada vez que o botão do controle for pressionado e solto a saída muda entre ligado/desligado (o primeiro botão memorizado) e um botão do controle remoto sempre desliga (o segundo botão memorizado).

Obs: No texto acima, informa que será usado dois botões ou apenas um botão. Isto não quer
dizer quantos botões poderão ser configurados, mas sim quantos botões serão necessários
para usar o modo. Pode se cadastrar diversos botões para fazer a mesma função. Pode até
mesmo ter botões de controles distintos no mesmo receptor ou canal, respeitando o limite de
20 botões por canal.

Características do produto:

  • Tensão de funcionamento: 220V (200V~240V);
  • Potência de saída: 400W em 220V;
  • Tipo de chaveamento: Eletromecânico/relês.
  • Frequência: 433.92 Mhz
  • Protocolo: Learning code; PT2262, PT2264, eV1527 e HT6P20B
  • Meios de controle: Via entrada para interruptor de parede (Qualquer tipo que já esteja comandando a lâmpada, desde que comum e não eletrônico) e via controle remoto RF 433Mhz.
  • Memória para botões: Até 20 botões, sendo 20 controles para modos que utilizam 1 botão; Ou 10 controles para modos que utilizam 2 botões. Isto para cada canal.
  • Memória não volátil: Não apaga os modos ou controles quando acaba energia elétrica.
  • Se acabar a energia elétrica, volta desligado.
  • Modos de funcionamento: Total 6 modos.
  • Distância média de funcionamento: 20m à 100m, livre de interferências e barreiras.
  • Garantia: 6 meses contra defeito de fabricação (garantia não cobre danos causados por uso em desacordo com as especificações do manual);
  • Modelo: RL02B-220

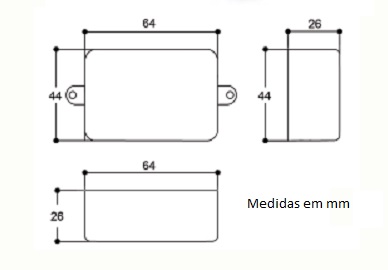

  • Dimensões: 64x44x26mm
  • Fabricante: MSS Eletrônica

Aplicações:

  • Lâmpada incandescente;
  • Lâmpada fluorescente compacta comum (apenas função liga/desliga);
  • Lâmpada fluorescente tubular comum (apenas função liga/desliga);
  • Lâmpada LED comum (apenas função liga/desliga);
  • Lâmpadas fluorescentes dimerizáveis;
  • Lâmpadas LED dimerizáveis;
  • Lâmpadas dicroica;
  • Ventiladores de teto (observe a potência máxima);
  • Ventiladores de mesa (observe a potência máxima);
  • E demais tipos de lâmpadas até a potência ativa de 400W em 220V

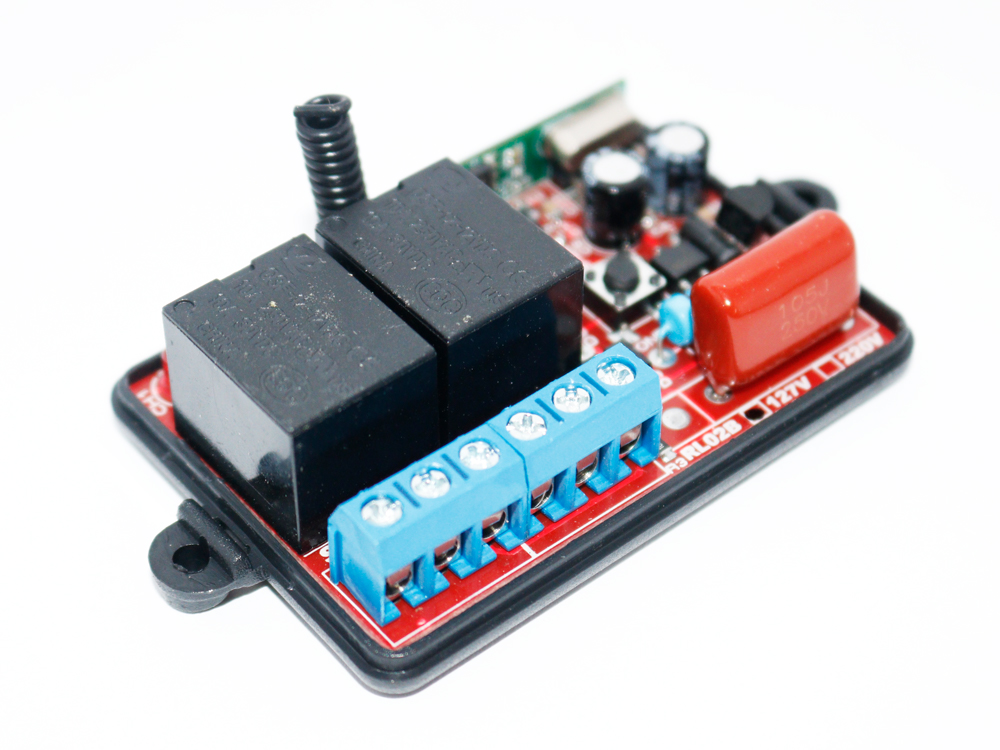

Funções dos bornes:

  • N: Neutro ou fase 2;
  • F: Fio fase - Obrigatório ligar fase;
  • E1: Entrada para o interruptor do canal 1 - Pode entrar fase ou neutro
  • E2: Entrada para o interruptor do canal 2 - Pode entrar fase ou neutro;
  • S1: Saída para a carga 1 - Sai fase;
  • S2: Saída para a carga 2 - Sai fase;

Ao comprar este produto receba:

  • 1 x Módulo relê para automação residencial RF 433Mhz 220V 2 canais com entrada para interruptor - RL02B-220

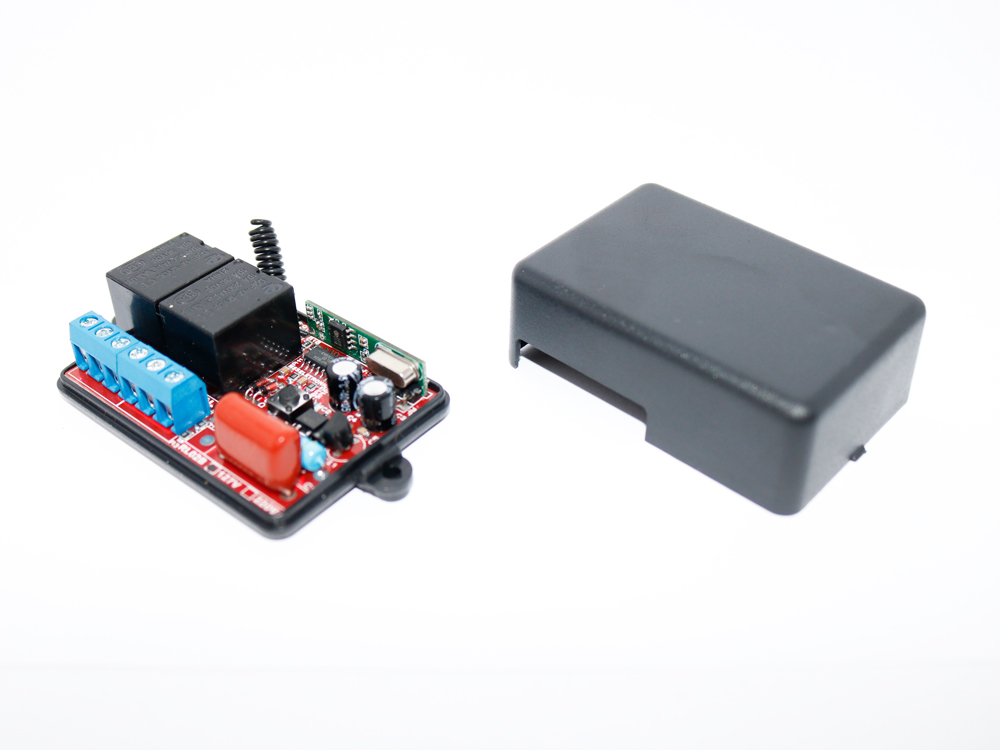

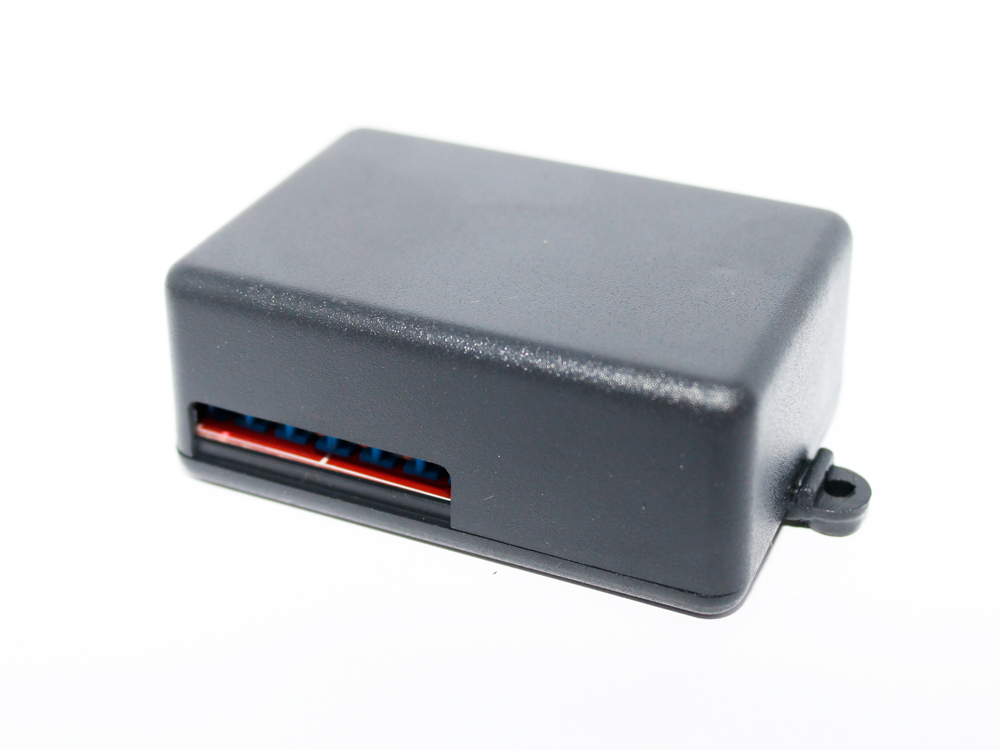

  • 1 x Gabinete de fixação do receptor
  • Manual de configuração do produto (Baixe nesta página)
  • Código exemplo para Arduino (Baixe nesta página)
  • Nota fiscal eletrônica de compra (NFe)
Informações adicionais:

  • TODOS OS PRODUTOS SÃO ACOMPANHADOS DA NOTA FISCAL ELETRÔNICA
  • PRAZO DE POSTAGEM DE 1 À 2 DIAS ÚTEIS
