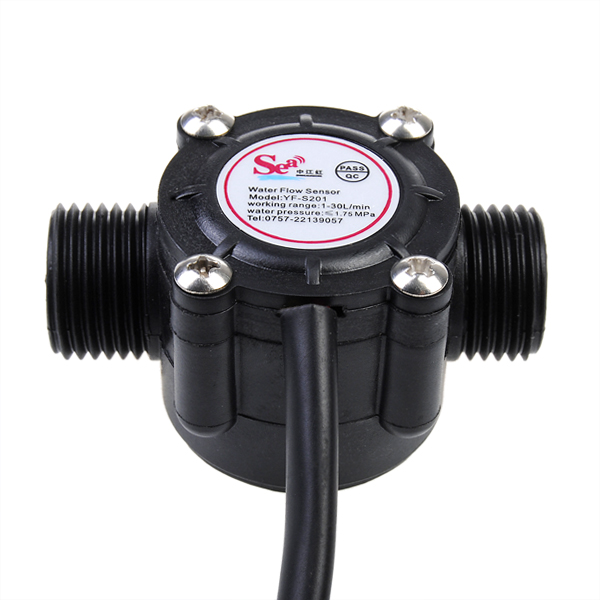

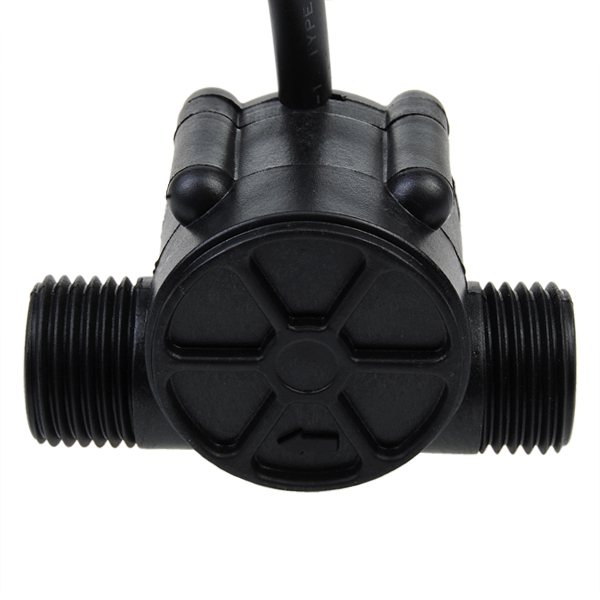

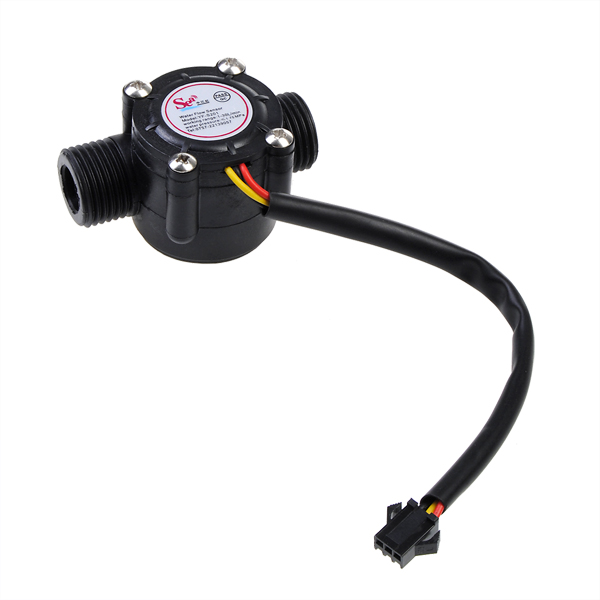

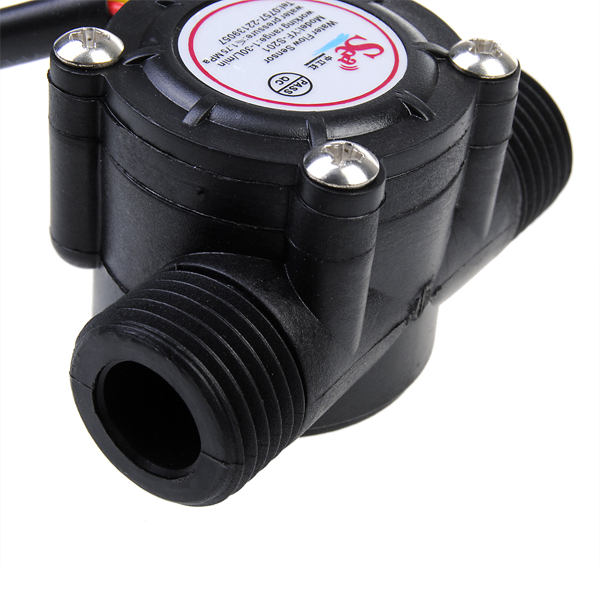

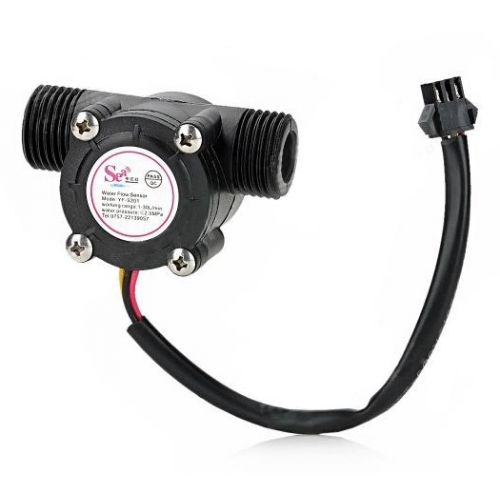

Sensor De Fluxo Vazão De Água 1/2" YF-S201 + Código exemplo Arduino

Sensor De Fluxo Vazão De Água 1/2 YF-S201 + Código exemplo Arduino pode ser usado em sistemas de controle automático de consumo de água, como em prédios onde só há um hidrômetro. Cada um apartamento poderá ter um circuito com um sensor deste e saber quanto realmente consumiu em certo período.

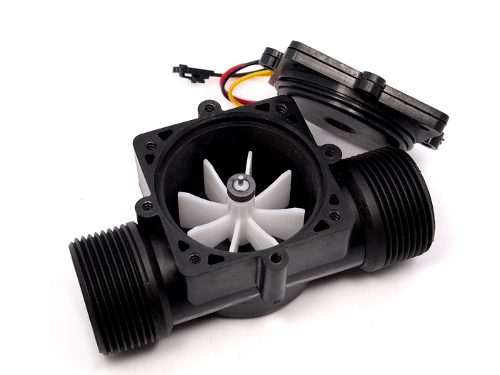

Sensor De Fluxo Vazão De Água 1/2 YF-S201 + Código exemplo Arduino utiliza um sensor de efeito hall para contar quantas voltas um 'roda' interna esta dando enquanto a água esta passando pelo interior dele. Este sensor de efeito hall esta em parte onde não há contato com a água, o que o mantém seco e em segurança.

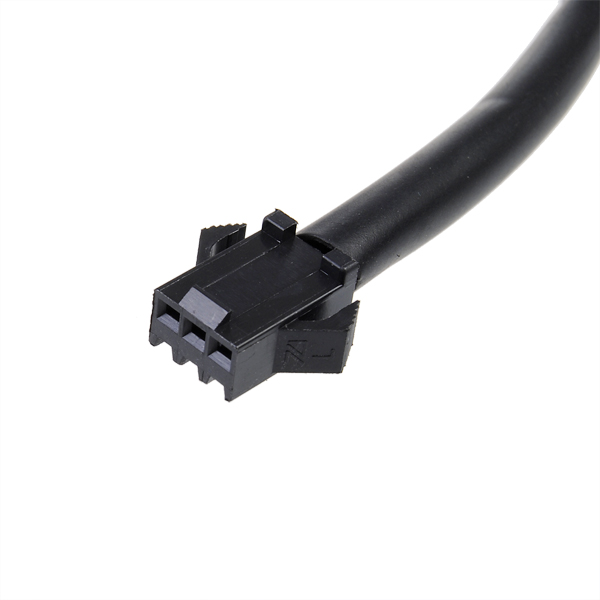

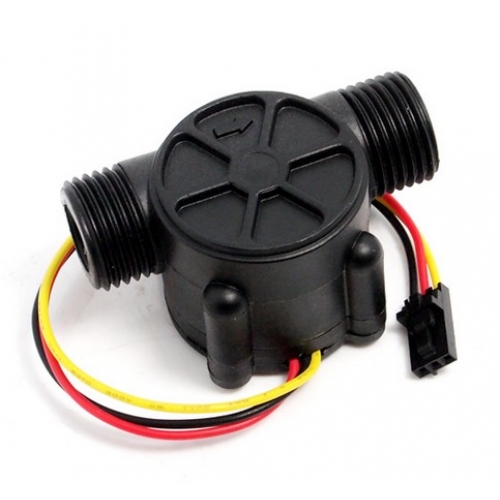

Possui apenas três fios para a conexão: Vermelho - Tensão de alimentação 5V ~ 18V, preto - GND (0V) e amarelo - Sinal de saída.

A saída do Sensor De Fluxo Vazão De Água 1/2 YF-S201 + Código exemplo Arduino fornece pulsos de acordo com o fluxo da água. Para cada pulso são aproximadamente 2.25mL. Este valor pode sofrer alteração de acordo com o fluxo e pressão da água, mas a precisão fica em torno de 10%. O ideal é que você faça uma calibração pelo programa que irá gravar no seu microcontrolador.

A fórmula básica para o cálculo do fluxo é: Frequência dos pulsos (Hz) / 7.5 = Fluxo em L/min.

Fornecemos código exemplo para Arduino.

Características:

 - Modelo: YF-S201;
 - Tipo de sensor: Efeito Hall;
 - Tensão de trabalho: 5V ~ 18V CC/DC (Contínua);
 - Corrente consumida: 15mA em 5V;
 - Tipo de saída: 5V TTL (Onda retangular);
 - Faixa de fluxo: 1 ~ 30 Litros/minuto;
 - Temperatura de trabalho: -25°C ~ +80°C;
 - Umidade de trabalho: 35% ~ 80% RH;
 - Precisão: ±10%;
 - Pressão máxima: 2.0 MPa;
 - Ciclo ativo da saída: 50% +/- 10%;
 - Tempo da borda de subida: 0.04us;
 - Tempo da borda de descida: 0.18us;
 - Pulsos por litro: 450;
 - Durabilidade média: 300000 ciclos;
 - Comprimento do cabo: 15cm;
 - Tamanho das conexões (Roscas): 1/2";
 - Diâmetro interno: 0.78";
 - Dimensões: 2.5" x 1.4" x 1.4".

Conexões:

 - Fio vermelho: +5V (Limite 18V);
 - Fio preto: GND;
 - Fio amarelo: Saída (PWM), pulsos.

Ao comprar este produto receba:

- 1 x Sensor De Fluxo Vazão De Água 1/2 YF-S201 + Código exemplo Arduino;
- Datasheet em inglês no formado .pdf (DOWNLOAD);
- Nota fiscal eletrônica de compra (NFe).
